Cabezales de brochado fijos

Serie "BR

El husillo que lleva la brocha está montado en el interior del cuerpo con un cierto ángulo y, al ser girado por la máquina-herramienta, da a la propia brocha un movimiento rotatorio y pendular.

( ver Fig.1 )

La acción combinada de la rotación, el avance proporcionado por la máquina y el movimiento pendular permiten que la brocha penetre suavemente en la pieza, que ha sido previamente perforada, creando así el perfil deseado.

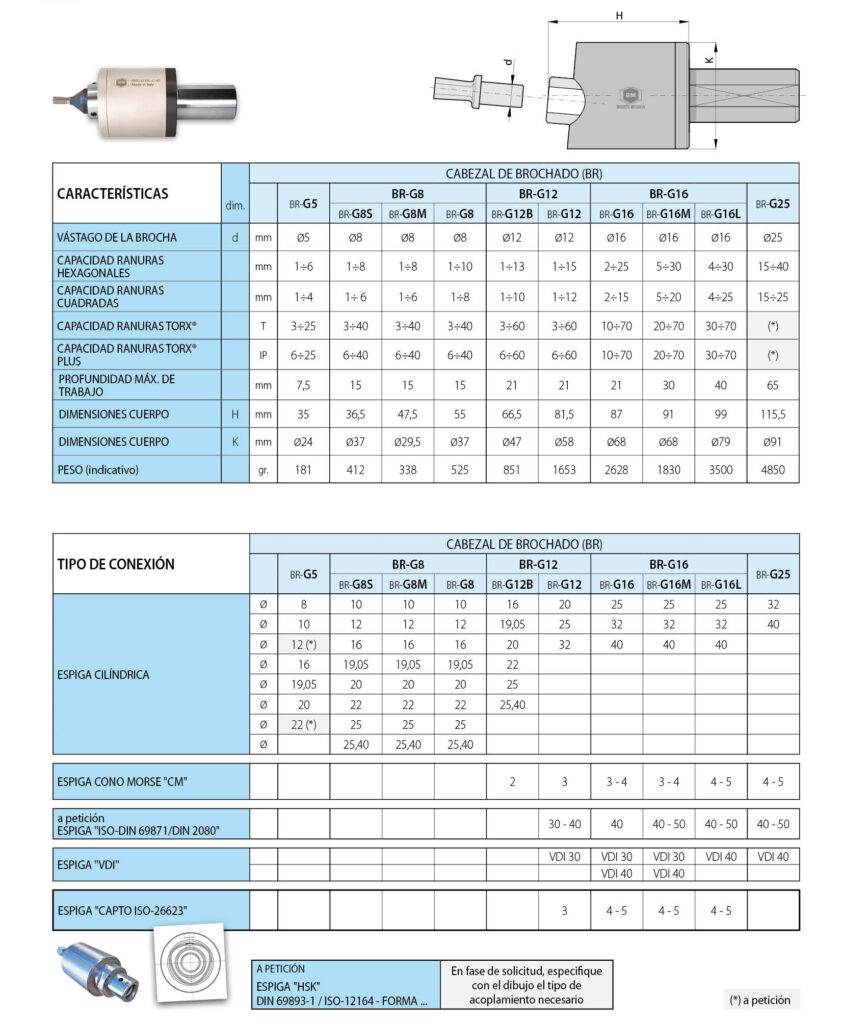

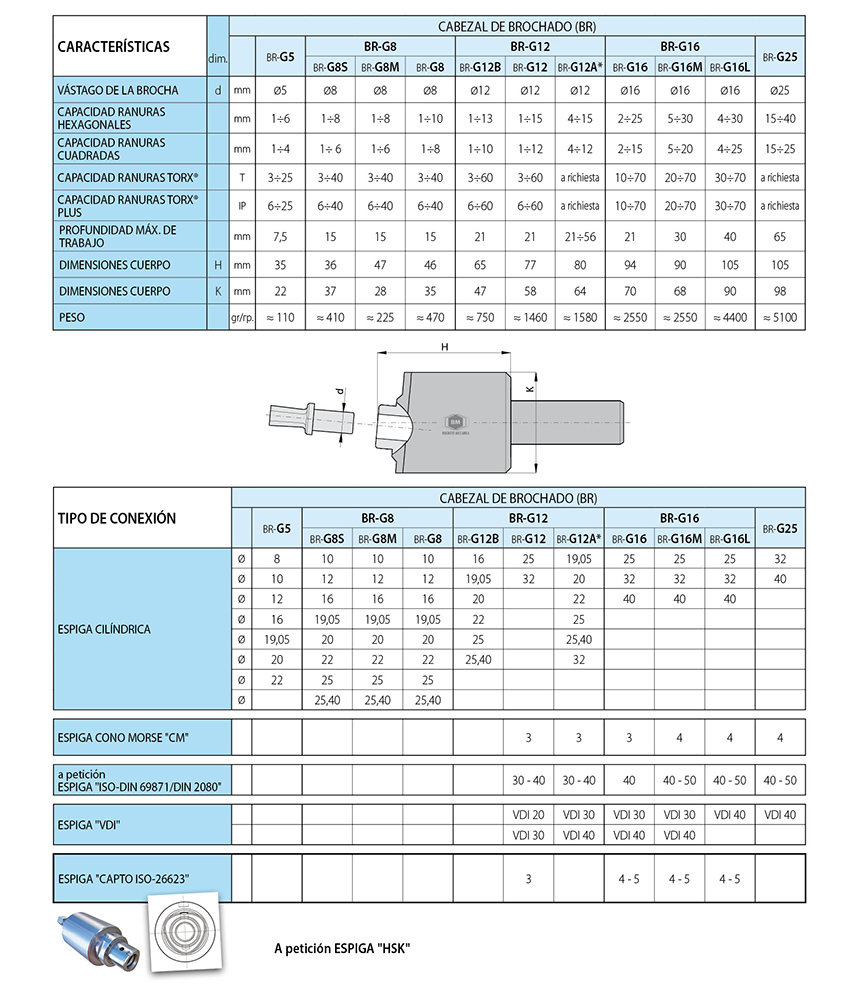

Cabezales de brochado fijos de la serie "BR"  - Especificaciones y dimensiones

ORIFICIO PREVIO PARA BROCHADO EN LOS PERFILES: HEXAGONALES, CUADRADOS, TORX®.
Antes del procedimiento de brochado es fundamental realizar un bisel en la cabeza del orificio previo. La profundidad del orificio previo aumenta en un 20%-40% respecto al perfil útil a realizar. En todo caso, la solución óptima sería la de realizar una ranura de descarga al final del orificio, para facilitar aún más la descarga de las virutas.

tabella-tamponi-interni-850-es
